一、溢流閥

1、溢流閥的定義

溢流閥是一種液壓壓力控制閥，在液壓設備中主要起定壓溢流，穩壓，系統卸荷和安全保護作用。溢流閥在裝配或使用中，由于O形密封圈、組合密封圈的損壞，或者安裝螺釘、管接頭的松動，都可能造成不應有的外泄漏。如果錐閥或主閥芯磨損過大，或者密封面接觸不良，還將造成內泄漏過大，甚至影響正常工作。

2、溢流閥的作用

定壓溢流作用：在定量泵節流調節系統中，定量泵提供的是恒定流量。當系統壓力增大時，會使流量需求減小。此時溢流閥開啟，使多余流量溢回油箱，保證溢流閥進口壓力，即泵出口壓力恒定（閥口常隨壓力波動開啟）。

穩壓作用：溢流閥串聯在回油路上，溢流閥產生背壓，運動部件平穩性增加。

系統卸荷作用：在溢流閥的遙控口串接溢小流量的電磁閥，當電磁鐵通電時，溢流閥的遙控口通油箱，此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。

安全保護作用：系統正常工作時，閥門關閉。只有負載超過規定的極限（系統壓力超過調定壓力）時開啟溢流，進行過載保護，使系統壓力不再增加（通常使溢流閥的調定壓力比系統最高工作壓力高10%～20%）。

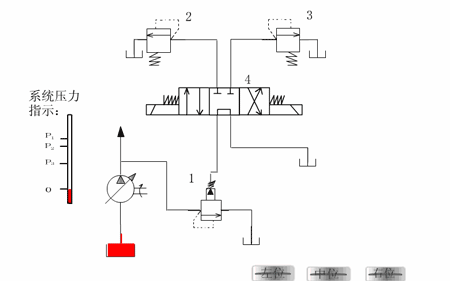

實際應用中一般有：作卸荷閥用，作遠程調壓閥，作高低壓多級控制閥，作順序閥，用于產生背壓（串在回油路上）。

溢流閥一般有兩種結構：1、直動型溢流閥 。2、先導式溢流閥。

對溢流閥的主要要求：調壓范圍大，調壓偏差小，壓力振擺小，動作靈敏，過載能力大，噪聲小。

3、溢流閥的結構

二、換向閥

1、換向閥的定義

換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門。靠閥芯與閥體的相對運動的方向控制閥。有轉 閥式和滑閥式兩種。按閥芯在閥體內停留的工作位 置數分為二位、三位等;按與閥體相連的油路數分為 二通、三通、四通和六通等;操作閥芯運動的方式有 手動、機動、電動、液動、電液等型式。

2、換向閥的原理

換向閥又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向。可分為手動換向閥、電磁換向閥、電液換向閥等。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中最為常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。
