換向閥

換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中最為常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

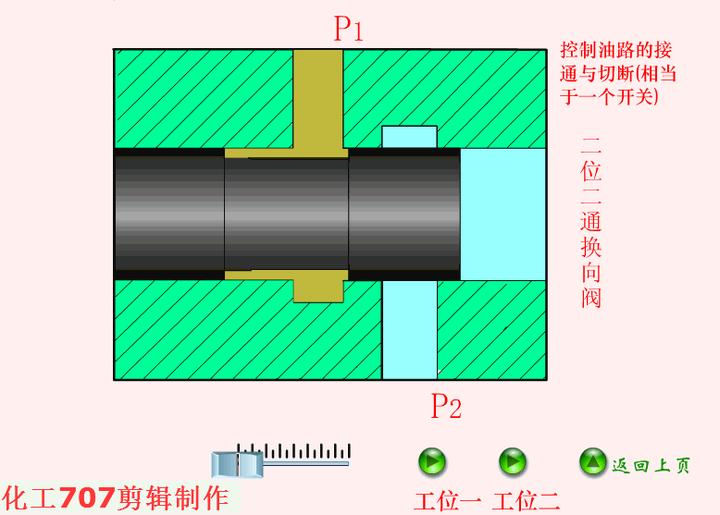

◆ ◆ ◆換向閥-二位二通

二位即表示閥芯工作在兩種狀態下，線圈不通電時閥芯在一個位置，通電時運動到另一個位置，通過位置的變換來切換閥的導通狀態；二通的意思是閥有兩個接口（一進一出）。

二位二通閥實際上就是一個截止閥，起關斷/打開管路的目的，沒有換向的功能。

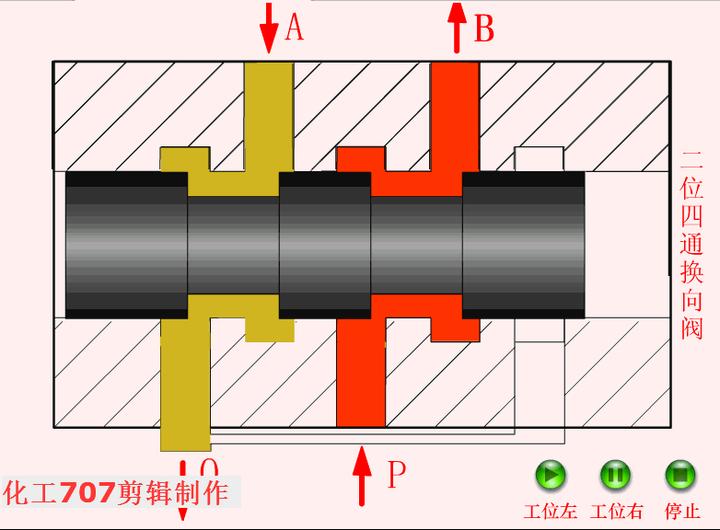

◆ ◆ ◆換向閥-二位四通

二位四通換向閥適用干油或稀油集中潤滑系統,以轉換供油方向或開閉供油管道。

此換向閥采用大扭矩直流減速電機驅動換向，因此即使在惡劣的工況下（如低溫或粘度很高的潤滑脂），換向動作也十分可靠。換向過程中，活塞在極短的時間內以較高的速度運行，減少往復，從而避免過早的磨損。

當接到系統中的換向信號后，直流電機作旋轉運動，并通過偏心輪將旋轉運動轉化為活塞桿的直線往復運動。當活塞從一端運動到另一端，達到所需要的換向位置時，限位開關動作，使直流電機失電，隨即電機停止旋轉，換向過程完成。

換向閥-二位四通 左位

換向閥-二位四通 右位

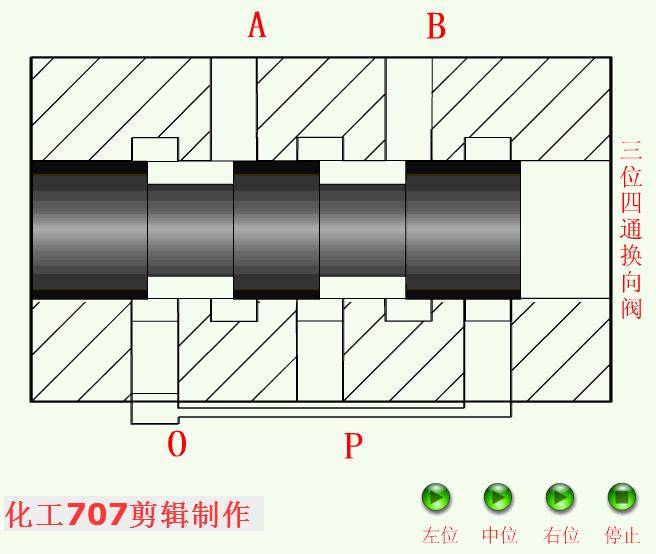

◆ ◆ ◆換向閥-三位四通

P為供油口，O為回油口，A﹑B是通向執行元件的輸出口。

當閥芯處?kù)吨形粫r(shí)，全部油口切斷，執行元件不動；

當閥芯移到右位時，P與A通，B與O通；

當閥芯移到左位時，P與B通，A與O通。

這樣，執行元件就能作正﹑反向運動。

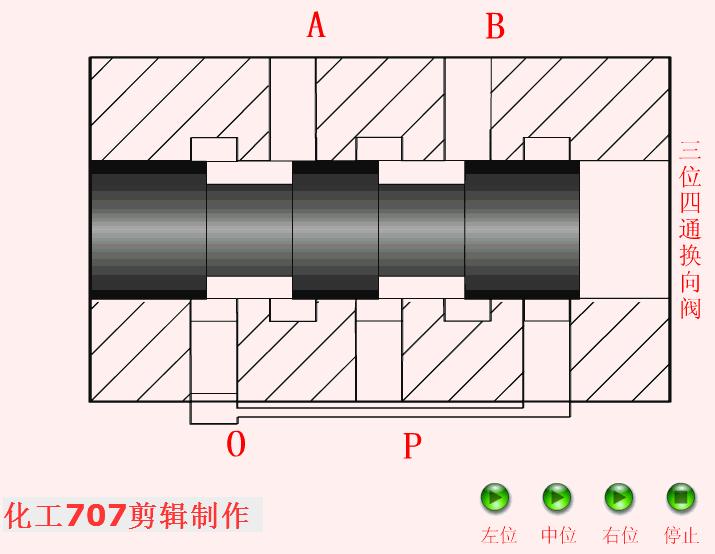

換向閥-三位四通 左位

換向閥-三位四通 中位

換向閥-三位四通 右位

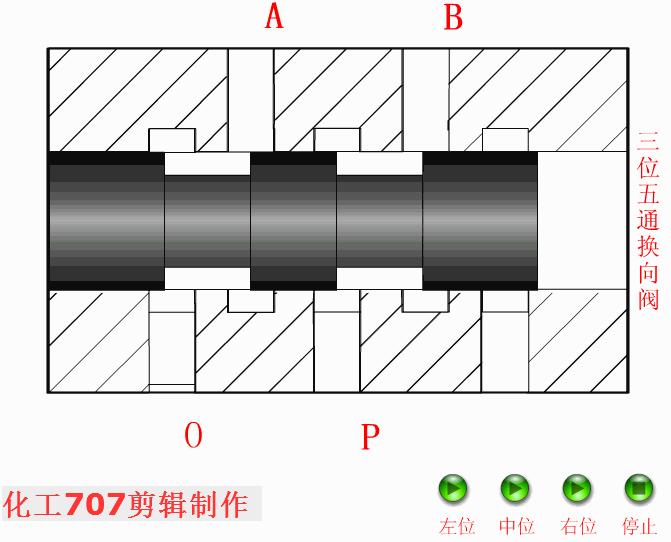

◆ ◆ ◆換向閥-三位五通

換向閥-三位五通 左位

換向閥-三位五通 中位

換向閥-三位五通 右位

◆ ◆ ◆手動換向閥

手動換向閥是依靠手動杠桿的作用力驅動閥芯運動來實現油路通斷或切換的方向控制閥。

手動換向閥在液壓系統中所起的作用與電磁換向閥相同。操作簡便，工作可靠，又無需電力。
